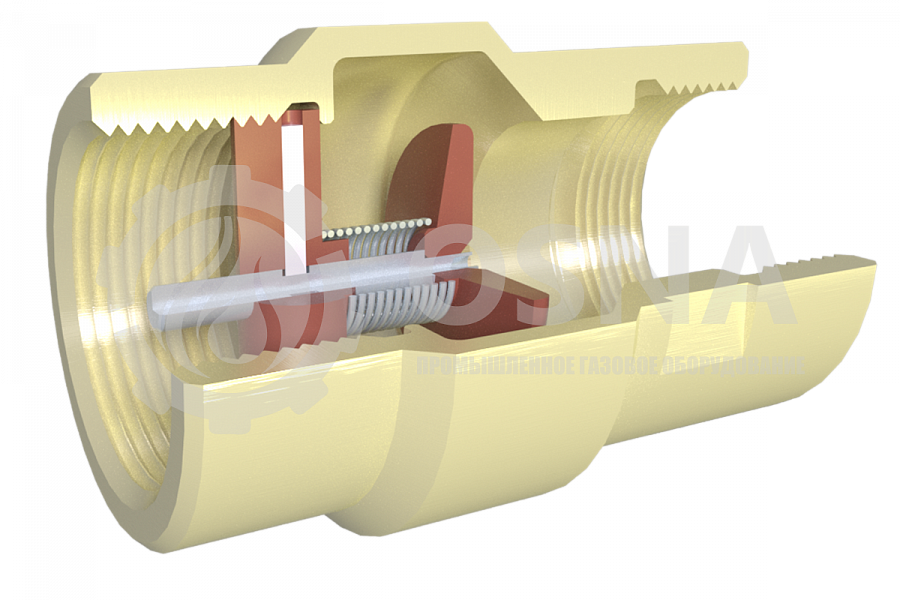

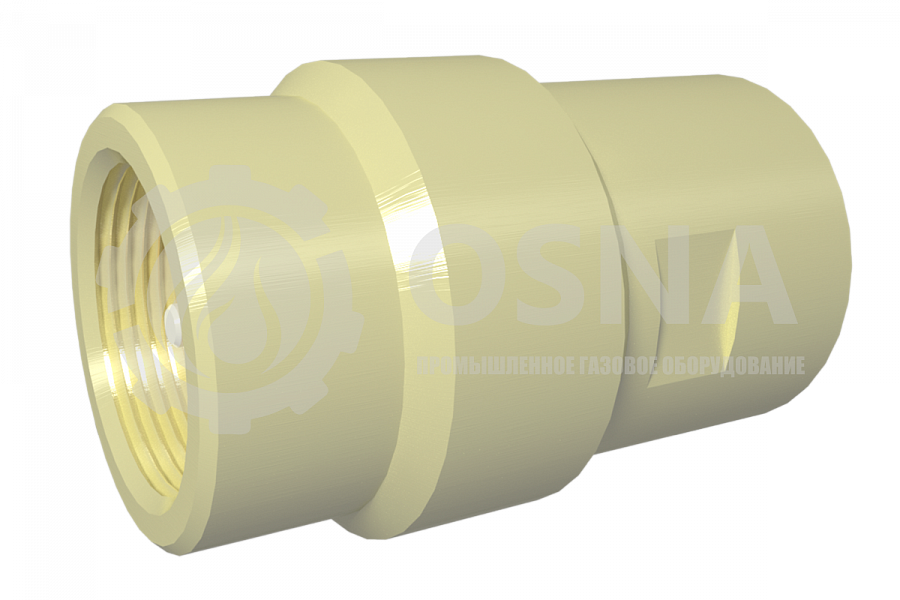

Клапан термозапорный муфтовый КТЗ

Термозапорный клапан КТЗ устанавливается для автоматического перекрывания подводящего газопровода в случае пожара.

Пригоден для всех типов газа и рассчитан на давление 0,6 мПа. Предназначен для автоматического перекрытия трубопровода, подводящего газ к бытовым и промышленным приборам, в случае пожара.

Клапаны автоматически перекрывают газовую магистраль при повышении температуры в помещении при пожаре; пригодны для всех типов газов и рассчитаны на давление 0,6 МПа.

Клапаны термозапорные предназначены для автоматического перекрытия трубопровода, подводящего газ к бытовым и промышленным приборам в случае пожара.

Вид климатического исполнения У3 по ГОСТ 15150-69

  • температура окружающей среды: от −45 до +40 °С;

  • относительная влажность воздуха: до 80 % при температуре +25 °С;

  • атмосферное давление: от 86 до 106,7 кПа (от 640 до 800 мм.рт.ст).

  • Условия транспорирования и хранения — 2 по ГОСТ 15150-69

Клапаны КТЗ должны быть защищены от воздействия прямого солнечного излучения и находящихся рядом источников тепла.

Клапан термозапорный является устройством разового срабатывания многократного использования (ремонтопригоден).


Параметры

Обозначение клапана

КТЗ 15-0,6 (В-Н)

КТЗ 15-0,6 (В-В)

КТЗ 20-0,6 (В-Н)

КТЗ 20-0,6 (В-В)

КТЗ 25-0,6 (В-Н)

КТЗ 25-0,6 (В-В)

КТЗ 32-0,6 (В-Н)

КТЗ 32-0,6 (В-В)

КТЗ 40-0,6 (В-Н)

КТЗ 40-0,6 (В-В)

КТЗ 50-0,6 (В-Н)

КТЗ 50-0,6 (В-В)

D, Номинальный диаметр DN,

15

20

25

32

40

50

Номинальное давление PN, МПа(кгс/см2)

0,6(6,0)

Температура срабатывания,℃

90-98

Материал пружины

Проволока Б-2-0,7 ГОСТ 9389-75

Материал корпуса и затвора

Сталь 35

Сталь 20

А,  мм

43

43

45

45

50

50

73

73

73

73

80

85

D1, резьба трубная цилиндрическая кл. В

G 1/2

G 3/4

G 1

G 1 1/4

G 1 1/2

G 2

Масса (кг) не более

0,1

0,1

0,12

0.13

0,33

0.31

0,40

0.39

0,42

0.45

0,78

0.86
