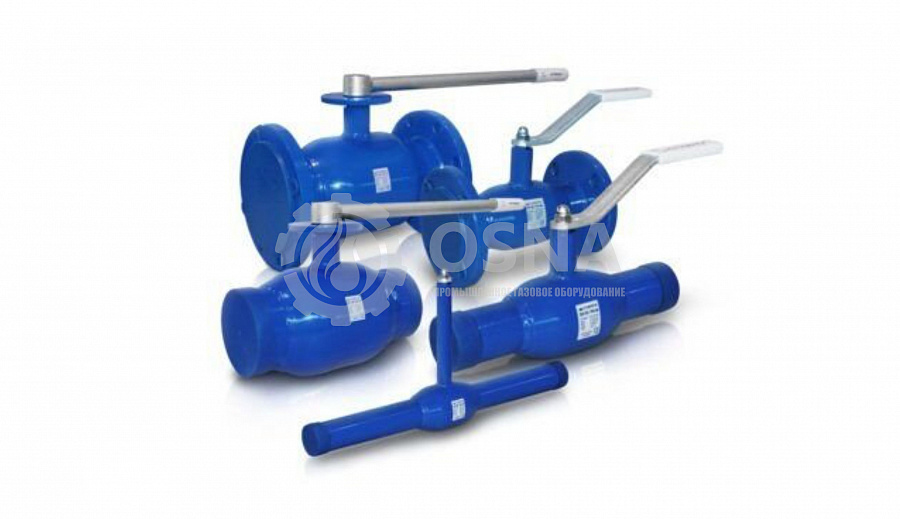

Краны шаровые 10с9пм

Рабочая среда

вода, пар, сжиженные углеводородные газы,  жидкие и газообразные нефтепродукты (до +180º)

Давление

PN 16 кгс/см² (1,6 мПа)

Класс герметичности

"А" ГОСТ 54808-2011

Материал основных деталей

сталь 20

Уплотнение в затворе

фторопласт, фторсилоксановый эластомер

Тип присоединения к трубопроводу

Фланцевое, муфтовое, приварное

Управление

ручное (рукоятка)

Установочное положение

любое

Климатическое исполнение

У1

Гарантийный срок

12 месяцев

Срок службы

20 лет

Модель устройства

DN

PN

Обозначение по каталогу

Проходной диаметр d, мм

Строительная длина L, мм

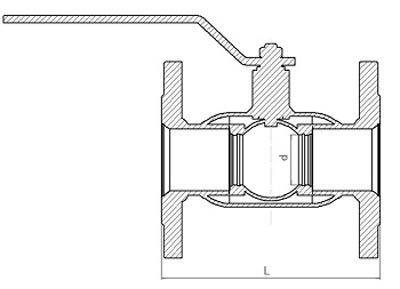

10с9пм фланцевый ПП



15

16

10с9пм PN16 DN15 П/П

15

120

20

16

10с9пм PN16 DN20 П/П

18

140

25

16

10с9пм PN16 DN25 П/П

24

140

32

16

10с9пм PN16 DN32 П/П

30

165

40

16

10с9пм PN16 DN40 П/П

40

290

50

16

10с9пм PN16 DN50 П/П

50

300

65

16

10с9пм PN16 DN65 П/П

65

300

80

16

10с9пм PN16 DN80 П/П

80

320

100

16

10с9пм PN16 DN100 П/П

100

350

125

16

10с9пм PN16 DN125 П/П

125

380

150

16

10с9пм PN16 DN150 П/П

150

410

200

16

10с9пм PN16 DN200 П/П

200

530

250*

16

10с9пм PN16 DN250 П/П

250

750

300*

16

10с9пм PN16 DN300 П/П

300

750

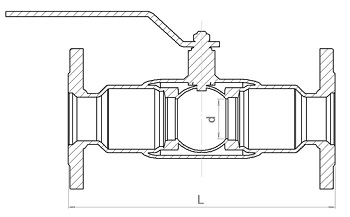

10с9пм фланцевый НП


15

16

10с9пм PN16 DN15

10

120

20

16

10с9пм PN16 DN20

15

120

25

16

10с9пм PN16 DN25

18

140

32

16

10с9пм PN16 DN32

24

140

40

16

10с9пм PN16 DN40

30

165

50

16

10с9пм PN16 DN50

40

180

65

16

10с9пм PN16 DN65

50

200

80

16

10с9пм PN16 DN80

70

210

100

16

10с9пм PN16 DN100

80

230

125

16

10с9пм PN16 DN125

100

350

150

16

10с9пм PN16 DN150

125

380

200

16

10с9пм PN16 DN200

150

450

250

16

10с9пм PN16 DN250

200

530

300*

16

10с9пм PN16 DN300

250

750

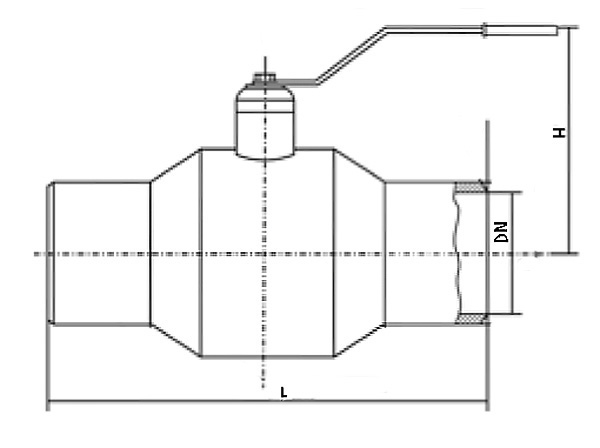

10с9пм приварной ПП


15

16

10с9пм PN16 DN15 П/П

15

200

20

16

10с9пм PN16 DN20 П/П

18

230

25

16

10с9пм PN16 DN25 П/П

24

230

32

16

10с9пм PN16 DN32 П/П

30

250

40

16

10с9пм PN16 DN40 П/П

40

270

50

16

10с9пм PN16 DN50 П/П

50

280

65

16

10с9пм PN16 DN65 П/П

65

280

80

16

10с9пм PN16 DN80 П/П

80

300

100

16

10с9пм PN16 DN100 П/П

100

330

125

16

10с9пм PN16 DN125 П/П

125

360

150

16

10с9пм PN16 DN150 П/П

150

390

200

16

10с9пм PN16 DN200 П/П

200

510

250*

16

10с9пм PN16 DN250 П/П

250

730

300*

16

10с9пм PN16 DN300 П/П

300

730

10с9пм приварной НП


15

16

10с9пм PN16 DN15

10

200

20

16

10с9пм PN16 DN20

15

200

25

16

10с9пм PN16 DN25

18

230

32

16

10с9пм PN16 DN32

24

230

40

16

10с9пм PN16 DN40

30

250

50

16

10с9пм PN16 DN50

40

270

65

16

10с9пм PN16 DN65

50

280

80

16

10с9пм PN16 DN80

70

280

100

16

10с9пм PN16 DN100

80

300

125

16

10с9пм PN16 DN125

100

330

150

16

10с9пм PN16 DN150

125

360

200

16

10с9пм PN16 DN200

150

430

250

16

10с9пм PN16 DN250

200

510

300*

16

10с9пм PN16 DN300

250

730

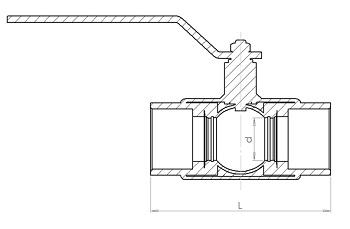

10с9пм муфтовый НП


15

16

10с9пм PN16 DN15

10

135

20

16

10с9пм PN16 DN20

15

135

25

16

10с9пм PN16 DN25

18

135

32

16

10с9пм PN16 DN32

24

135

40

16

10с9пм PN16 DN40

30

155

50

16

10с9пм PN16 DN50

40

170

65

16

10с9пм PN16 DN65

50

190

80

16

10с9пм PN16 DN80

70

200

100

16

10с9пм PN16 DN100

80

240
